전회1(CH5)_AMP의 3가지 타입과 해석(4): CG





1) CG는 직관적으로는 전류 버퍼라고 했다. 왜 인지 살펴보자.



2) DC는 역시 해석했고, gm/ro를 안다고 가정하겠다. 앞에 degeneration 할 때는 ro 무시했는데 여긴 또 있다고 가정할거다.

-> 그냥 있어도 해석 쉬우면 달거고 복잡하면 뺄거다 왜냐면 여긴 그냥 하는 방법 소개하는 정도고 뒤에 빡세게 다룰거니깐



3) Vi와 Ii를 Test 전압/전류라고 생각하고 입력으로 흘러들어간다고 생각하면

-> id와 반대 방향으로 흘러 갈 것이다.

-> 때문에, Ii=-Id이고 이를 풀면, Ii=-gmVgs이다.

-> Vgs=-Vi이기 때문에 결국 Ii= +gmVi이다.

-> 때문에 Rin=Vi/Ii=1/gm이 되는데, 그냥 우리는 앞으로 Mos에 Source단으로 보이는 저항은 1/gm이라고 생각할거다.



**1/gm이란 말은 종종 쓰이는데, 보통 Diode Connection된 놈이나 Mos의 소스단에 보이는 저항을 해석할 때 많이 사용한다**

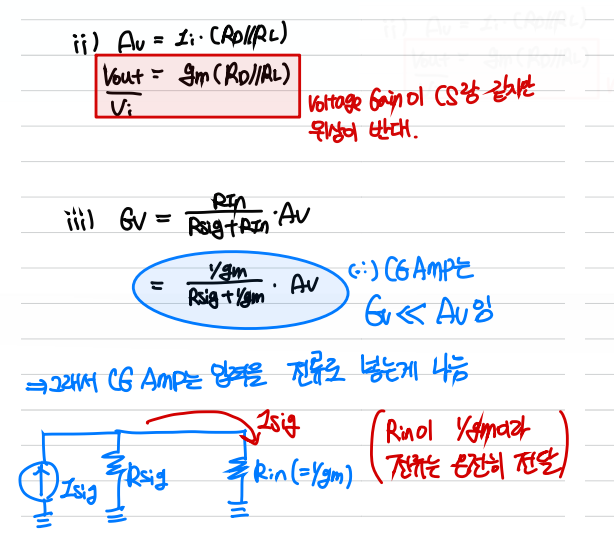

3) 전압 입력에 대한 전달 함수를 해보게 되면, CS와 크기는 동일하지만, 위상이 반대라는 것을 알 수 있다.

-> id=gm(-Vi)

-> Av=-(-gm)*(RD//ro//RL)



4) 그런데,
**Vsig/Rsig 를 등가적으로 Isig/Rsig로 치환한 뒤 고려하면 Isig가 Rin이 작기 때문에 전부 회로로 들어가는 것을 알 수 있다.**

-> 이러한 특성 때문에 전류 버퍼라는 설명을 붙이는 거다.



5) 이외의 Av 및 Gv는 사실 위 과정을 따라가기만 하면 되니 딱히 설명하지는 않겠다.



6) Ro는 입력단 고려 안 하니 --> RD로 보이고



7) Rout은 입력단을 고려한다. 다만, 여기서 Channel length Modulation을 고려하면 너무 복잡해지므로 PASS

-> 그렇다면 현재 Vg도 0V(AC GND)이고, VS도 0V(ro path가 없다고 가정하면) 이므로 Ro와 똑같이 RD가 된다.

-> 좀 어지러울 수 있다 그러나 후에 다시 이 과정을 자세히 다룰거니깐 걱정 ㄴㄴ입니다.
