전회1(CH5)_AMP의 3가지 타입과 해석(3): CS with Degeneration 해석



1) 지난 피드에서 CS amp의 소스단의 저항을 달면 negative Feedback을 통해 회로의 바이어스가 안정된다라는 설명을 했다.

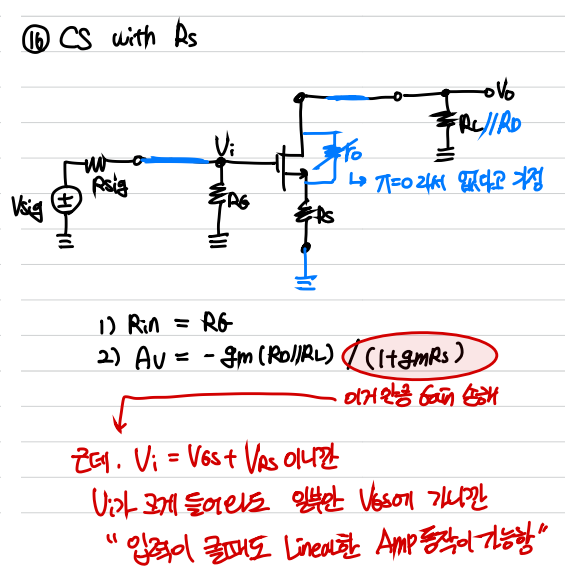

2) 자 그럼 해석을 한 번 해보면서 더 깊은 뜻을 알아보자.



2-1) Rin=RG



2-2) Av는 입력부터 출력까지의 전달함수

-> Vgs=Vi-id*Rs

-> Vgs=Vi-gm*Vgs*Rs

-> 따라서, Vgs=Vi / (1+gmRs)

-> Av= -gmVgs(RL//RD)이므로  Av=-gm(RL//RD) / (1+gmRs) 가 된다.



2-3) 이 전달함수를 통해 우리가 해석할 수 있는 건

** Rs가 달리면 Gain이 줄어든다**

** 그러나, Vi가 크게 들어와도 VRs가 나눠 감당하기 때문에 입력의 DC 전압 Range가 커진다**



CS amp의 Rs를 달면 위와 같이 입력 전압의 범위가 넓어지게 되는 장점이 있다.
